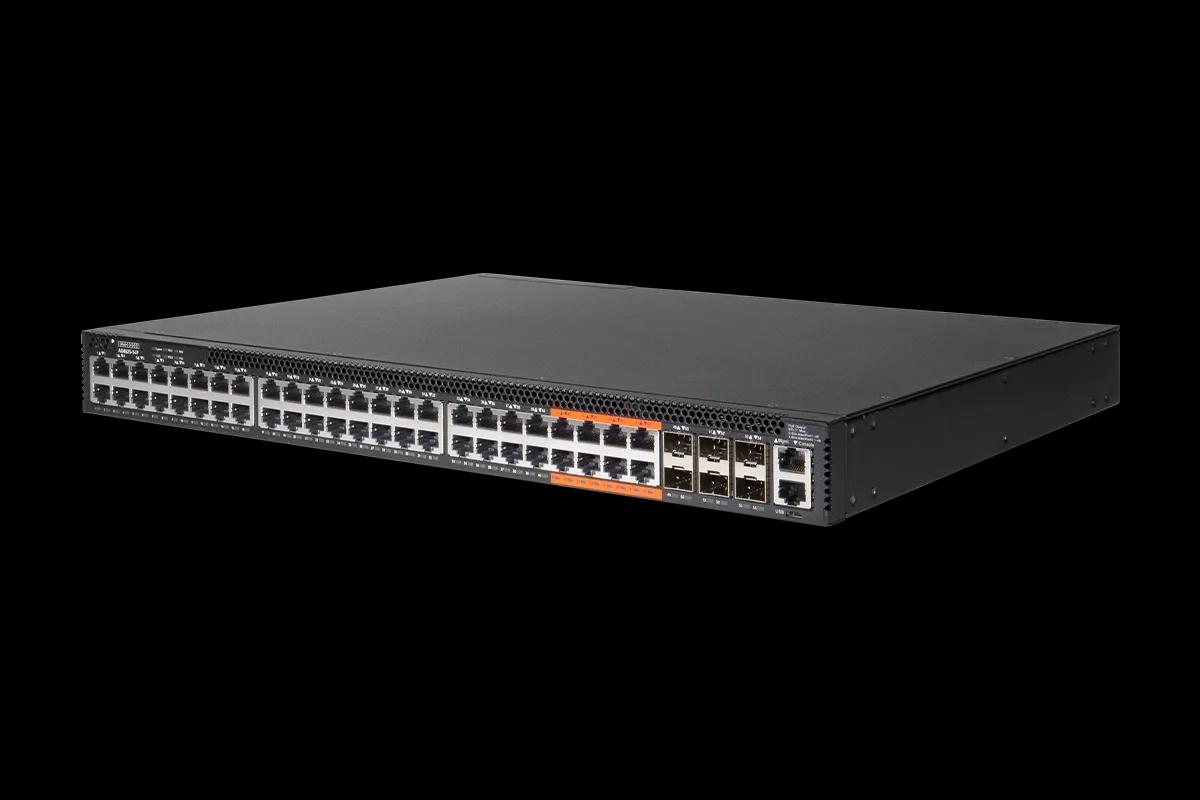

نقش سوئیچ‌های Campus LAN در شبکه سازمانی مدرن؛ از Access تا Core

نقش سوئیچ‌های Campus LAN در شبکه سازمانی مدرن

سوئیچ‌های Campus LAN از پایه‌ای‌ترین تجهیزات در طراحی و پیاده‌سازی شبکه‌های سازمانی هستند. با وجود پیشرفت چشمگیر در عملکرد، قابلیت‌های مدیریتی و امکانات نرم‌افزاری، ساختار اصلی بسیاری از شبکه‌های Enterprise در سال‌های اخیر تغییر بنیادینی نکرده است. هنوز هم معماری سه‌لایه یکی از رایج‌ترین و منطقی‌ترین روش‌ها برای طراحی شبکه‌های سازمانی محسوب می‌شود.

در این مقاله، به‌صورت دقیق بررسی می‌کنیم که سوئیچ‌های Campus چه نقشی در شبکه مدرن دارند، هر لایه چه وظایفی بر عهده می‌گیرد و هنگام انتخاب تجهیزات سوئیچینگ باید به چه نکاتی توجه کرد.

چرا سوئیچ Campus LAN هنوز هم اهمیت دارد؟

در شبکه‌های سازمانی، هدف فقط اتصال دستگاه‌ها به یکدیگر نیست؛ بلکه باید این ارتباط با بیشترین سرعت ممکن، کمترین تأخیر، امنیت مناسب و مدیریت‌پذیری بالا انجام شود. سوئیچ‌های Campus LAN دقیقاً برای همین هدف طراحی شده‌اند.

این سوئیچ‌ها وظیفه دارند ترافیک کاربران، سرورها، تجهیزات بی‌سیم و سایر نودهای شبکه را در مسیرهای بهینه جابه‌جا کنند. به همین دلیل، انتخاب درست آن‌ها مستقیماً روی کارایی شبکه سازمانی اثر می‌گذارد.

معماری سه‌لایه در طراحی Campus LAN

هدف اصلی در طراحی شبکه Campus، ایجاد ارتباط end-to-end با سریع‌ترین مسیر ممکن است. در این معماری، تعداد hop‌های شبکه باید تا حد امکان کم باشد تا ارتباط بین دستگاه‌ها با کارایی بالا برقرار شود.

در مدل سه‌لایه، شبکه به سه بخش اصلی تقسیم می‌شود:

• لایه Access برای اتصال دستگاه‌های نهایی
• لایه Distribution برای تجمیع و اعمال سیاست‌های شبکه
• لایه Core برای انتقال سریع ترافیک بین بلوک‌های شبکه

این ساختار کمک می‌کند ترافیک به‌صورت منطقی سازمان‌دهی شود و هر لایه فقط وظایف مشخص و مرتبط با خود را انجام دهد.

وظایف لایه Access

لایه Access نزدیک‌ترین بخش شبکه به کاربران نهایی است. کامپیوترها، لپ‌تاپ‌ها، تلفن‌های IP، پرینترها، دوربین‌های IP و اکسس‌پوینت‌های بی‌سیم معمولاً به این لایه متصل می‌شوند.

در بیشتر سناریوها، سوئیچ‌های Access در لایه 2 مدل OSI فعالیت می‌کنند و وظیفه اصلی آن‌ها، اتصال دستگاه‌های نهایی به شبکه است. این سوئیچ‌ها جدول MAC Address را نگه‌داری می‌کنند تا فریم‌ها را به پورت مناسب هدایت کنند.

ویژگی‌های رایج در لایه Access

• اتصال کاربران و تجهیزات نهایی به شبکه
• پشتیبانی از VLAN برای جداسازی منطقی ترافیک
• استفاده از trunk uplink برای حمل چند VLAN روی یک لینک
• پشتیبانی از Spanning Tree Protocol (STP) برای جلوگیری از loop
• اعمال یا trust کردن QoS markings روی ترافیک
• اجرای احراز هویت پورت با 802.1X برای کنترل دسترسی

در واقع، لایه Access فقط یک نقطه اتصال ساده نیست؛ بلکه اولین نقطه اعمال سیاست‌های امنیتی و کیفیت سرویس در شبکه هم محسوب می‌شود.

وظایف لایه Distribution

لایه Distribution بین Access و Core قرار می‌گیرد و معمولاً بیشترین بخش از سرویس‌های شبکه در این لایه پیاده‌سازی می‌شود. این لایه را می‌توان نقطه تصمیم‌گیری شبکه در سطح شعبه، ساختمان یا بلوک سازمانی دانست.

سوئیچ‌های Distribution معمولاً نقش‌های مهم‌تری نسبت به Access دارند و اغلب در لایه 3 نیز فعالیت می‌کنند. به همین دلیل، هم در سوئیچینگ و هم در روتینگ نقش کلیدی دارند.

مهم‌ترین وظایف لایه Distribution

• پایان دادن به VLAN trunk‌های دریافتی از Access
• عمل کردن به‌عنوان Default Gateway برای VLANها
• تعیین Root Bridge در STP
• اجرای پروتکل‌های مسیریابی و مکانیزم‌های Redundancy
• اعمال Access Control List (ACL) برای فیلتر کردن ترافیک
• ارائه سرویس DHCP Relay یا حتی نقش DHCP Server در برخی طراحی‌ها
• متمرکز کردن تنظیمات Multicast
• اعمال سیاست‌های QoS بر اساس اولویت‌بندی انجام‌شده در لایه Access

به‌طور خلاصه، لایه Distribution جایی است که سیاست‌های شبکه از حالت محلی خارج شده و به‌صورت سازمان‌یافته در کل شبکه اعمال می‌شوند.

وظایف لایه Core

لایه Core ستون فقرات شبکه Campus به شمار می‌آید. وظیفه اصلی این لایه فقط یک چیز است: انتقال سریع ترافیک بین بلوک‌های Distribution و بازگرداندن آن به مقصد با کمترین تأخیر.

در این لایه نباید سرویس‌های اضافی، فیلترینگ گسترده یا تصمیم‌گیری‌های پیچیده انجام شود. هرچه Core ساده‌تر و سریع‌تر باشد، عملکرد کلی شبکه بهتر خواهد بود.

ویژگی‌های مهم در لایه Core

• تمرکز بر throughput بالا و latency پایین
• استفاده گسترده از لینک‌های 10Gbps، 40Gbps و 100Gbps
• به‌کارگیری Port-Channel برای افزایش پهنای باند و Redundancy
• اجرای مسیریابی Layer 3 در سوئیچ‌های مدرن Core
• استفاده از پروتکل‌های روتینگ به‌جای اتکا به STP در سطح Core

در نسل‌های قدیمی‌تر، برخی Core Switchها در لایه 2 کار می‌کردند؛ اما در شبکه‌های امروزی، سوئیچ‌های Core عموماً Layer 3 هستند و برای افزونگی از پروتکل‌های مسیریابی استفاده می‌کنند.

Collapsed Core چیست و چه زمانی استفاده می‌شود؟

در شبکه‌های کوچک‌تر یا محیط‌هایی که ترافیک بین بخش‌های مختلف شبکه زیاد نیست، همیشه نیاز به یک لایه Core جداگانه وجود ندارد. در چنین شرایطی، معماری Collapsed Core استفاده می‌شود.

در این مدل، لایه Core و Distribution در یک مجموعه سوئیچ ادغام می‌شوند. این کار چند مزیت مهم دارد:

• کاهش هزینه خرید تجهیزات
• ساده‌تر شدن طراحی شبکه
• کاهش تعداد hop در مسیر ترافیک
• مدیریت آسان‌تر شبکه

البته این مدل برای همه سناریوها مناسب نیست و باید بر اساس اندازه شبکه، حجم ترافیک و نیازهای توسعه آینده انتخاب شود.

سوئیچ Aggregation، Edge و Data Center دقیقاً چه نقشی دارند؟

در بازار تجهیزات شبکه، اصطلاحات بازاریابی گاهی باعث سردرگمی می‌شوند. واژه‌هایی مثل Aggregation Switch، Edge Switch و Data Center Switch ممکن است در نگاه اول متفاوت به نظر برسند، اما در عمل باید آن‌ها را در چارچوب معماری شبکه بررسی کرد.

Aggregation Switch چیست؟

از یک زاویه، همه سوئیچ‌ها نوعی سوئیچ تجمیعی هستند. Access سوئیچ‌ها کاربران نهایی را تجمیع می‌کنند، Distribution سوئیچ‌ها Accessها را و Core هم Distributionها را.

با این حال، در اصطلاح رایج بازار، Aggregation Switch معمولاً همان سوئیچ Distribution است؛ یعنی سوئیچی که چند Access Switch را با لینک‌های پرسرعت مثل 10Gbps Fiber به هم متصل و تجمیع می‌کند.

Edge Switch یعنی چه؟

در بسیاری از منابع شبکه، واژه Edge به مرز بین شبکه داخلی و اینترنت اشاره دارد. اما در بحث سوئیچ‌ها، معمولاً Edge Switch همان سوئیچی است که دستگاه‌های نهایی را به شبکه اصلی متصل می‌کند.

به زبان ساده، در این کاربرد می‌توان گفت:

Edge Switch = Access Switch

Data Center Switch کجای این معماری قرار می‌گیرد؟

سوئیچ‌های Data Center معمولاً در ظاهر شبیه بخشی از لایه Access هستند، چون سرورها و تجهیزات نهایی را به شبکه متصل می‌کنند. اما چون قابلیت‌ها و سرویس‌های خاص‌تری مثل Server Virtualization، هوشمندی در سطح اپلیکیشن و ارتباط با شبکه‌های ذخیره‌سازی دارند، بهتر است آن‌ها را به‌عنوان یک دسته جداگانه بررسی کنیم.

بنابراین، Data Center Switching از نظر طراحی، موضوعی فراتر از Campus LAN کلاسیک است و باید متناسب با نیازهای دیتاسنتر تحلیل شود.

هنگام انتخاب سوئیچ Campus LAN به چه نکاتی توجه کنیم؟

انتخاب سوئیچ مناسب فقط به تعداد پورت یا سرعت لینک محدود نمی‌شود. در یک پروژه واقعی، باید فاکتورهای زیر را هم در نظر گرفت:

• اندازه شبکه و تعداد کاربران
• حجم ترافیک داخلی و بین‌لایه‌ای
• نیاز به VLAN و segmentation
• نوع سرویس‌ها مانند Voice، Video و Data
• نیاز به Redundancy و High Availability
• قابلیت‌های امنیتی مانند 802.1X و ACL
• پشتیبانی از سرعت‌های بالای uplink
• قابلیت توسعه در آینده

در واقع، انتخاب درست سوئیچ Campus LAN باید بر اساس طراحی شبکه انجام شود، نه صرفاً مشخصات فنی روی کاغذ.

جمع‌بندی

سوئیچ‌های Campus LAN هنوز هم نقش بسیار مهمی در شبکه‌های سازمانی مدرن دارند. با وجود تغییرات زیاد در فناوری، معماری سه‌لایه همچنان یکی از بهترین مدل‌ها برای طراحی شبکه‌های Enterprise است. لایه Access وظیفه اتصال دستگاه‌های نهایی را بر عهده دارد، Distribution مرکز اعمال سرویس‌ها و سیاست‌های شبکه است و Core سریع‌ترین مسیر انتقال ترافیک را فراهم می‌کند.

درک درست این لایه‌ها و شناخت مفاهیمی مثل Aggregation، Edge و Collapsed Core به مدیران شبکه کمک می‌کند تا تجهیزات مناسب‌تری انتخاب کنند و زیرساختی پایدار، امن و مقیاس‌پذیر برای سازمان خود بسازند.
