راهنمای جامع طراحی و اجرای رک شبکه حرفه‌ای

هر سازمانی که به زیرساخت شبکه پایدار نیاز دارد، دیر یا زود با یک پرسش کلیدی روبه‌رو می‌شود: رک شبکه چگونه باید طراحی و پیکربندی شود تا هم امروز پاسخگوی نیاز باشد و هم برای توسعه‌های آینده آماده بماند؟ تجربه نشان می‌دهد که تفاوت بین یک اتاق سرور مرتب و کارآمد با یک انبار کابل درهم‌تنیده، در همین تصمیمات اولیه طراحی رقم می‌خورد. این مقاله با نگاهی عملی و مبتنی بر استانداردهای بین‌المللی، مسیر کامل طراحی، اجرا و نگهداری رک شبکه سازمانی را بررسی می‌کند.

رک شبکه چیست و چرا اهمیت دارد؟

رک شبکه سازه‌ای استاندارد فلزی است که تجهیزات فعال و غیرفعال شبکه از جمله سوئیچ‌ها، پچ پنل‌ها، سرورها و دستگاه‌های ذخیره‌سازی در آن نصب می‌شوند. ابعاد این تجهیزات معمولاً بر اساس واحد U (یک واحد رک برابر با ۴۴.۴۵ میلی‌متر ارتفاع) استاندارد شده تا سازگاری بین برندهای مختلف تضمین شود.

اهمیت رک شبکه فراتر از یک قفسه فلزی ساده است. یک رک طراحی‌شده به استاندارد، مسیر جریان هوا را کنترل می‌کند، دسترسی به تجهیزات برای عیب‌یابی را ساده می‌سازد، و از آسیب‌های فیزیکی و الکترواستاتیک جلوگیری می‌کند. در پروژه‌های سازمانی که این نکته نادیده گرفته شده، معمول‌ترین پیامد افزایش دمای تجهیزات، خرابی زودهنگام سوئیچ‌ها و افت پایداری شبکه بوده است.

استانداردهایی مانند TIA-942 برای مراکز داده و ANSI/TIA-568 برای کابل‌کشی ساختارمند، چارچوب مشخصی برای طراحی زیرساخت شبکه ارائه می‌دهند که رعایت آن‌ها ریسک خرابی و هزینه‌های نگهداری را به شکل محسوسی کاهش می‌دهد.

انواع رک شبکه و معیارهای انتخاب

انتخاب نوع رک باید بر اساس محیط نصب، تعداد تجهیزات، نیاز به خنک‌سازی و بودجه پروژه صورت گیرد. در ادامه رایج‌ترین انواع رک شبکه را بررسی می‌کنیم.

رک‌های Open Frame در برابر Closed Cabinet

رک‌های Open Frame (قاب باز) برای محیط‌هایی مناسب‌اند که دسترسی سریع به کابل‌کشی اولویت دارد و گرد و غبار یا رطوبت مسئله جدی نیست. این نوع رک هزینه پایین‌تری دارد و جریان هوا در آن بدون محدودیت جریان می‌یابد.

در مقابل، رک‌های Closed Cabinet (کابینت بسته) با درهای قفل‌دار و پنل‌های جانبی، برای اتاق سرور یا فضاهایی که امنیت فیزیکی و کنترل دما اهمیت دارد گزینه بهتری هستند. اکثر پروژه‌های خدمات پسیو شبکه در تهران برای محیط‌های اداری و مراکز داده کوچک، کابینت بسته را به دلیل امنیت بالاتر پیشنهاد می‌دهند.

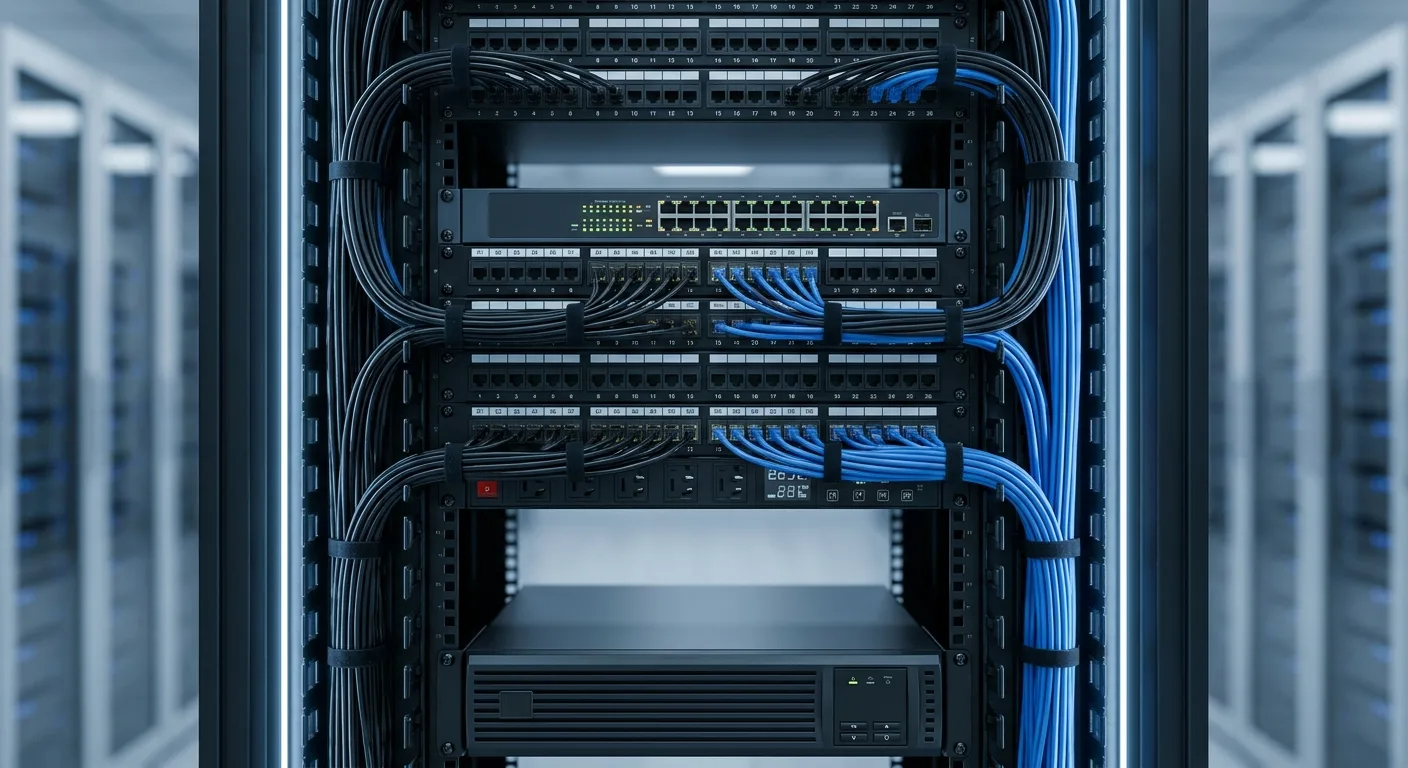

رک 42U برای محیط‌های سازمانی

رک 42U یکی از پرکاربردترین اندازه‌ها در پروژه‌های سازمانی است، چرا که فضای کافی برای رشد آینده شبکه را فراهم می‌کند بدون آنکه فضای فیزیکی زیادی اشغال کند. در طراحی این رک باید به موارد زیر توجه شود:

• ظرفیت باربری کف رک متناسب با وزن تجهیزات فعال
• فضای کافی برای مدیریت کابل در بالا و پایین رک
• دسترسی از جلو و پشت برای سرویس‌های آتی
• سازگاری با PDU و سیستم UPS رک‌مونت

اجزای اصلی یک رک شبکه حرفه‌ای

یک رک شبکه استاندارد از ترکیب تجهیزات پسیو و اکتیو تشکیل می‌شود که هرکدام نقش مشخصی در عملکرد کلی شبکه دارند.

تجهیزات پسیو: پچ پنل، کابل‌کشی ساختارمند

تجهیزات پسیو شبکه شامل اجزایی است که به‌صورت مستقیم برق‌رسانی یا پردازش داده انجام نمی‌دهند، اما زیرساخت فیزیکی انتقال داده را تشکیل می‌دهند. مهم‌ترین این اجزا عبارت‌اند از:

• پچ پنل برای سازمان‌دهی و ختم کابل‌های شبکه
• کابل CAT6 و CAT6A برای انتقال داده تا 10 گیگابیت بر ثانیه
• فیبر نوری برای بک‌بون‌های پرسرعت و اتصال بین ساختمان‌ها
• پچ کورد برای اتصال پچ پنل به سوئیچ
• سیستم مدیریت کابل شامل داکت‌ها و رینگ‌های نگهدارنده

کابل‌کشی ساختارمند بر اساس استاندارد TIA/EIA-568 باید در شش زیرسیستم طراحی شود: نقطه ورود، اتاق تجهیزات، بک‌بون عمودی، اتاق مخابرات طبقه، بک‌بون افقی و ناحیه کاری. رعایت این ساختار، عیب‌یابی و توسعه آینده را به‌مراتب ساده‌تر می‌کند.

یک نکته تخصصی: طول کابل مسی از پچ پنل تا پریز کاری طبق استاندارد TIA-568 نباید بیش از ۹۰ متر باشد، و ۱۰ متر باقیمانده برای پچ کوردهای دو سر کانال در نظر گرفته می‌شود.

تجهیزات اکتیو: سوئیچ، روتر، اکسس پوینت

خدمات اکتیو شبکه به تجهیزاتی گفته می‌شود که وظیفه پردازش، مسیریابی و مدیریت ترافیک داده را بر عهده دارند. این دسته شامل موارد زیر است:

• سوئیچ مدیریت‌پذیر برای کنترل VLAN، QoS و امنیت پورت‌ها
• روتر برای مسیریابی بین شبکه‌های داخلی و اینترنت
• اکسس پوینت سازمانی برای پوشش وایرلس سازمانی پایدار
• فایروال برای اعمال سیاست‌های امنیت شبکه

در پروژه‌های سازمانی بزرگ، خدمات طراحی و پیکربندی چتر وایرلس اهمیت ویژه‌ای دارد، چرا که پوشش نامناسب اکسس پوینت‌ها می‌تواند باعث افت کیفیت اتصال در طبقات یا سالن‌های بزرگ شود. طراحی صحیح چتر وایرلس نیازمند بررسی نقشه ساختمان، تراکم کاربران و تداخل فرکانسی است.

مراحل طراحی و اجرای رک شبکه استاندارد

اجرای یک پروژه رک شبکه معمولاً در چند مرحله مشخص پیش می‌رود:

1. ارزیابی نیاز و برداشت میدانی: بررسی تعداد کاربران، تجهیزات فعلی و برنامه توسعه سازمان
2. طراحی زیرساخت شبکه: تعیین محل رک، مسیر کابل‌کشی و نقاط دسترسی وایرلس
3. تهیه تجهیزات: انتخاب رک، پچ پنل، کابل و سوئیچ بر اساس نیاز پروژه
4. نصب و پیکربندی تجهیزات شبکه: نصب فیزیکی رک، کابل‌کشی، لیبل‌گذاری و پیکربندی VLAN
5. تست و مستندسازی: تست کابل با دستگاه سرتیفیکیشن و ثبت نقشه شبکه
6. تحویل و آموزش: تحویل مستندات فنی و آموزش تیم داخلی سازمان

در این میان، مرحله تست کابل اغلب نادیده گرفته می‌شود، در حالی که بدون سرتیفیکیشن کابل‌کشی، هیچ تضمینی برای عملکرد پایدار در بلندمدت وجود ندارد.

اشتباهات رایج در نصب رک شبکه

در بازدید از پروژه‌های موجود، برخی اشتباهات به‌طور مکرر دیده می‌شوند:

• عدم رعایت فاصله مناسب بین رک‌ها برای گردش هوا (اصل Cold aisle / Hot aisle)
• استفاده از کابل‌های نامتناسب با نیاز پهنای باند آینده
• نبود لیبل‌گذاری استاندارد که عیب‌یابی را زمان‌بر می‌کند
• نصب PDU بدون محاسبه دقیق بار الکتریکی
• عدم استفاده از UPS رک‌مونت مناسب برای تداوم برق در قطعی‌های کوتاه‌مدت
• نادیده گرفتن مدیریت کابل که منجر به تراکم بصری و افزایش ریسک خطای انسانی می‌شود

این اشتباهات معمولاً در کوتاه‌مدت مشکلی ایجاد نمی‌کنند، اما با رشد سازمان و افزایش تجهیزات، هزینه اصلاح آن‌ها به‌مراتب بیشتر از هزینه طراحی درست از ابتدا خواهد بود.

خدمات پسیو و اکتیو شبکه: چه تفاوتی دارند؟

تفکیک دقیق بین خدمات پسیو شبکه و خدمات اکتیو شبکه به سازمان‌ها کمک می‌کند بودجه و برنامه نگهداری خود را بهتر مدیریت کنند. جدول زیر تفاوت‌های اصلی این دو دسته را نشان می‌دهد.

در عمل، پشتیبانی و خدمات پسیو شبکه معمولاً چرخه زمانی طولانی‌تری دارد، در حالی که خدمات اکتیو شبکه نیازمند رصد مداوم از طریق تیم NOC (Network Operations Center) است تا حملات، قطعی‌ها و افت کارایی به‌موقع شناسایی شوند.

چه زمانی به خدمات حرفه‌ای شبکه نیاز داری؟

بسیاری از سازمان‌ها تصمیم به برون‌سپاری طراحی و پشتیبانی شبکه را دیر می‌گیرند. چند نشانه رایج که زمان مراجعه به متخصص فرارسیده را نشان می‌دهند:

• افزایش تعداد قطعی‌ها یا کندی شبکه بدون دلیل مشخص
• عدم وجود نقشه و مستندات دقیق از کابل‌کشی موجود
• نیاز به توسعه فضای اداری یا افزودن شعبه جدید
• عدم پوشش کامل وایرلس در برخی نقاط ساختمان
• نبود SLA (Service Level Agreement) مشخص برای زمان پاسخ‌گویی به خرابی‌ها

در چنین شرایطی، دریافت خدمات پسیو شبکه برای بازطراحی زیرساخت فیزیکی و خدمات اکتیو شبکه برای پیکربندی و مانیتورینگ تجهیزات فعال، مسیر منطقی برای بازگرداندن پایداری شبکه سازمانی است.

سوالات متداول (FAQ)

جمع‌بندی

طراحی و اجرای درست رک شبکه، سرمایه‌گذاری بلندمدتی است که مستقیماً بر پایداری، امنیت و مقیاس‌پذیری زیرساخت IT سازمانی اثر می‌گذارد. از انتخاب نوع رک تا جزئیات کابل‌کشی ساختارمند و پیکربندی تجهیزات اکتیو، هر تصمیم باید بر پایه استانداردهای شناخته‌شده و تجربه عملی گرفته شود. اگر سازمان شما با چالش‌هایی مانند افت پایداری شبکه، نبود مستندات فنی یا نیاز به توسعه زیرساخت روبه‌رو است، مشورت با تیمی متخصص در زمینه شبکه سازمانی تهران می‌تواند از هزینه‌های پنهان آینده جلوگیری کند. برای بررسی وضعیت فعلی زیرساخت خود و دریافت مشاوره اولیه، می‌توانید با تیم پشتیبانی شبکه ما در ارتباط باشید.
