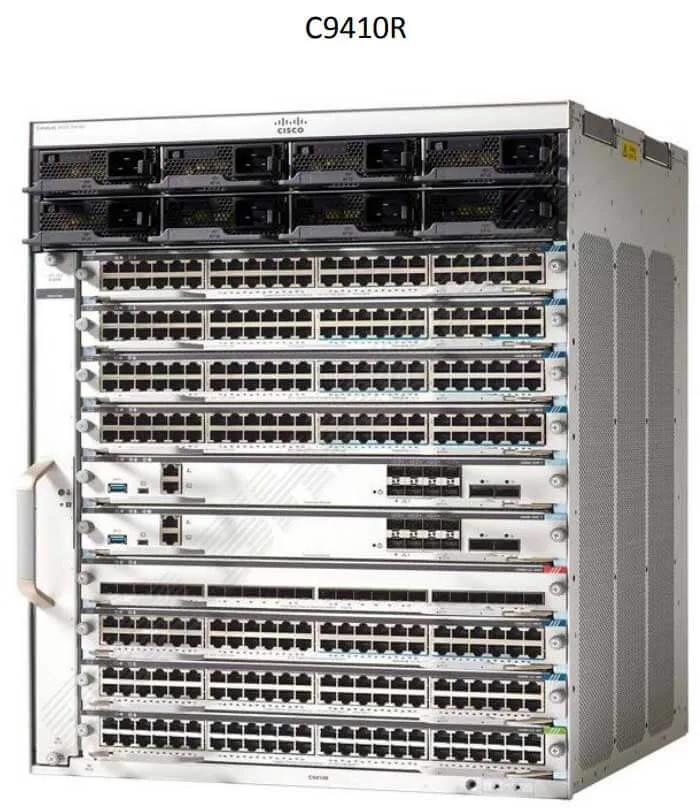

بررسی کامل سوئیچ Cisco Catalyst 9400 Series؛ نسل جدید سوئیچ ماژولار شبکه‌های سازمانی

معرفی Cisco Catalyst 9400 Series؛ نسل جدید سوئیچ ماژولار در لایه Access

سری Cisco Catalyst 9400 از جمله پیشرفته‌ترین سوئیچ‌های ماژولار سازمانی سیسکو در لایه دسترسی است که با تمرکز بر امنیت شبکه، IoT، رایانش ابری و معماری SD-Access طراحی شده است. این خانواده از سوئیچ‌های سیسکو، نقش یک بستر اصلی و قابل اتکا را در شبکه‌های Campus ایفا می‌کند و برای سازمان‌هایی که به دنبال پایداری بالا، توسعه‌پذیری، مدیریت متمرکز و حفاظت از سرمایه هستند، گزینه‌ای کاملاً حرفه‌ای محسوب می‌شود.

در واقع، سوئیچ Catalyst 9400 فقط یک Access Switch معمولی نیست؛ بلکه یک پلتفرم ماژولار سازمانی است که می‌تواند بسته به نیاز پروژه، در لایه‌های مختلف شبکه از جمله Access، Aggregation و حتی Core در محیط‌های Campus کوچک تا متوسط مورد استفاده قرار گیرد.

چرا Cisco Catalyst 9400 برای شبکه‌های سازمانی اهمیت دارد؟

در پروژه‌های اجرایی شبکه، انتخاب سوئیچ ماژولار مناسب فقط به تعداد پورت محدود نمی‌شود. سازمان‌ها امروز به تجهیزاتی نیاز دارند که هم از نظر کارایی و هم از نظر تداوم سرویس، پاسخگوی رشد آینده باشند. Cisco Catalyst 9400 Series دقیقاً با همین رویکرد توسعه یافته است.

• معماری ماژولار با قابلیت ارتقاء
• پشتیبانی از SD-Access به عنوان معماری سازمانی سیسکو
• امنیت بالا برای شبکه‌های Enterprise
• آمادگی برای سناریوهای IoT و تجهیزات متصل در مقیاس بالا
• ارائه توان الکتریکی بالا برای تجهیزات PoE و UPoE
• دسترس‌پذیری بالا یا High Availability در سطح سخت‌افزار و سرویس

مشخصات کلیدی سوئیچ Cisco Catalyst 9400

1. معماری ماژولار و پهنای باند بسیار بالا

یکی از مهم‌ترین نقاط قوت Catalyst 9400 Series، معماری شاسی‌محور آن است. این پلتفرم برای سازمان‌هایی طراحی شده که به رشد تدریجی، افزایش ظرفیت و تغییرات آینده در شبکه فکر می‌کنند. سیسکو در این سری امکان دستیابی به حداکثر 9Tbps پهنای باند سیستم را فراهم کرده که برای بسیاری از سناریوهای سنگین سازمانی، کاملاً قابل توجه است.

این سطح از ظرفیت باعث می‌شود سوئیچ در زمان افزایش کاربران، اضافه شدن تجهیزات جدید، رشد ترافیک داخلی و توسعه سرویس‌های مبتنی بر Cloud یا IoT، همچنان عملکرد پایداری داشته باشد.

2. پشتیبانی از PoE/UPoE با توان بالا

در بسیاری از پروژه‌های شبکه، تأمین برق تجهیزات انتهایی مانند اکسس پوینت، تلفن IP، دوربین مداربسته و تجهیزات هوشمند اهمیت زیادی دارد. سوئیچ سیسکو Catalyst 9400 از IEEE 802.3bt و توان 60W PoE پشتیبانی می‌کند؛ موضوعی که آن را برای محیط‌های پرتراکم و تجهیزات نیازمند توان بیشتر، بسیار مناسب می‌سازد.

همچنین امکان استفاده از پورت‌های 1G Copper همراه با گزینه‌های PoE+ و UPoE باعث شده این سری برای پیاده‌سازی لایه دسترسی در سازمان‌ها، دانشگاه‌ها، مراکز درمانی، هتل‌ها و مجتمع‌های اداری انتخابی بسیار کاربردی باشد.

3. دسترس‌پذیری بالا (HA) و افزونگی کامل

یکی از مهم‌ترین معیارها در خرید سوئیچ سازمانی، قابلیت اطمینان در زمان بروز خطا است. سری Cisco Catalyst 9400 با ارائه ویژگی‌های پیشرفته High Availability، ریسک قطعی سرویس را به حداقل می‌رساند. از جمله این قابلیت‌ها می‌توان به موارد زیر اشاره کرد:

• مقاوم‌سازی لینک‌های Uplink
• پشتیبانی از افزونگی منبع تغذیه به صورت N+1 و N+N
• طراحی Redundant در بخش‌های کلیدی سخت‌افزار
• مناسب برای محیط‌هایی که تداوم سرویس در آن‌ها حیاتی است

این ویژگی‌ها برای کسب‌وکارهایی که قطعی شبکه می‌تواند مستقیماً روی عملیات آن‌ها اثر بگذارد، اهمیت بسیار بالایی دارد.

4. مقیاس‌پذیری تا 384 پورت دسترسی

یک سیستم از خانواده Catalyst 9400 Series می‌تواند تا 384 پورت Access را پشتیبانی کند. این موضوع به سازمان‌ها اجازه می‌دهد بدون نیاز به طراحی‌های پیچیده و پراکنده، تعداد زیادی کاربر و تجهیز انتهایی را در یک بستر متمرکز مدیریت کنند.

برای کسب‌وکارهایی که به دنبال تجمیع تجهیزات، ساده‌سازی مدیریت شبکه و کاهش پیچیدگی زیرساخت هستند، این ظرفیت یک مزیت مهم محسوب می‌شود.

5. طراحی بهینه برای رک و فضای نصب

سیسکو در طراحی این سری فقط به قدرت پردازشی توجه نکرده، بلکه الزامات اجرایی و نگهداری را نیز در نظر گرفته است. عمق حدود 16 اینچ این شاسی‌ها باعث می‌شود برای نصب در فضاهای محدود و Closetهای شبکه نیز مناسب باشند. همچنین طراحی Side-to-Side Airflow به بهینه‌سازی جریان هوا و عملکرد بهتر سیستم خنک‌سازی کمک می‌کند.

بررسی اجزای اصلی Cisco Catalyst 9400 Series

Supervisor در Catalyst 9400

ماژول Supervisor به عنوان هسته مدیریتی و کنترلی شاسی عمل می‌کند و نقش اساسی در پردازش، مدیریت ترافیک و اجرای قابلیت‌های پیشرفته شبکه دارد. در سوئیچ‌های ماژولار سیسکو، انتخاب Supervisor مناسب مستقیماً روی عملکرد، قابلیت توسعه و ویژگی‌های نرم‌افزاری اثر می‌گذارد.

Line Card در Catalyst 9400

Line Cardها محل ارائه پورت‌های دسترسی و Uplink هستند و بسته به نیاز پروژه می‌توان از کارت‌های مختلف با پورت‌های متنوع استفاده کرد. این انعطاف‌پذیری یکی از مزیت‌های اصلی سوئیچ ماژولار سیسکو است، چون مدیر شبکه می‌تواند ساختار پورت‌ها را بر اساس نوع کاربران، نوع تجهیزات و نیازهای آینده تنظیم کند.

Chassis در Catalyst 9400

شاسی در این سری، پایه اصلی توسعه‌پذیری است. بسته به مدل شاسی و تعداد اسلات، سازمان می‌تواند منابع سخت‌افزاری، کارت‌ها و منبع تغذیه را متناسب با سناریوی اجرایی خود انتخاب کند. این رویکرد باعث می‌شود هزینه‌کرد اولیه هدفمندتر باشد و در آینده نیز امکان ارتقاء بدون تعویض کامل پلتفرم وجود داشته باشد.

Fan Tray و سیستم خنک‌کننده

در Cisco Catalyst 9400 Series، طراحی سیستم خنک‌کننده به شکل کاملاً عملیاتی و سرویس‌پذیر انجام شده است. ویژگی‌های اصلی Fan Tray شامل موارد زیر است:

• افزونگی N+1 برای فن‌ها
• امکان تعویض Fan Tray از سمت پورت یا پشت دستگاه
• تنظیم سرعت هر فن بر اساس بار، دما و ارتفاع از سطح دریا
• کاهش نویز و بهبود بهره‌وری انرژی
• جریان هوای Side-to-Side

این نوع طراحی، نگهداری و سرویس دوره‌ای را برای تیم‌های اجرایی شبکه بسیار ساده‌تر می‌کند.

Blue Beacon برای عیب‌یابی سریع‌تر

یکی از قابلیت‌های کاربردی در این سری، Blue Beacon است. این قابلیت روی بخش‌های مختلف مانند شاسی، فن، Supervisor، Line Card و منبع تغذیه در دسترس است و در زمان پیکربندی، شناسایی تجهیزات و عیب‌یابی، به تیم فنی کمک می‌کند سخت‌افزار مورد نظر را سریع‌تر پیدا کند. کنترل این قابلیت از طریق نرم‌افزار انجام می‌شود و نیازی به دکمه فیزیکی ندارد.

منبع تغذیه در Cisco Catalyst 9400

طراحی پاور در Catalyst 9400 با تمرکز بر افزونگی، راندمان و تأمین هم‌زمان برق سیستم و تجهیزات PoE انجام شده است. مشخصات کلیدی پاورهای این سری شامل موارد زیر است:

• طراحی ماژولار منبع تغذیه
• پشتیبانی از 4 پاور برای شاسی 4 اسلات
• پشتیبانی از 8 پاور برای شاسی‌های 7 و 10 اسلات
• تأمین برق مشترک برای Data Plane و Inline Power
• امکان تعریف اولویت اسلات‌ها توسط کاربر
• بهره‌وری بالای پاورهای Platinum با راندمان بیش از 90 درصد
• توان خروجی 3200W AC با ورودی 240 ولت
• توان خروجی 1570W با ورودی 120 ولت

این مشخصات نشان می‌دهد که سوئیچ Cisco Catalyst 9400 برای سناریوهای سنگین PoE و محیط‌های پرتراکم، کاملاً آماده است.

پشتیبانی از Routing، SD-Access و Virtualization

سری Catalyst 9400 فقط یک سوئیچ لایه 2 نیست، بلکه از سرویس‌های پیشرفته Routing، امکانات زیرساختی و قابلیت‌های Network System Virtualization نیز پشتیبانی می‌کند. همین موضوع باعث می‌شود این پلتفرم، فراتر از یک سوئیچ Access معمولی عمل کند.

پشتیبانی از SD-Access نیز برای سازمان‌هایی که به دنبال پیاده‌سازی شبکه‌های مبتنی بر Automation، Segmentation و Policy-Based Access هستند، مزیت کلیدی محسوب می‌شود. به همین دلیل، این سری در معماری‌های مدرن Enterprise جایگاه ویژه‌ای دارد.

تنها پلتفرم Campus Access با پشتیبانی از ISSU

یکی از نکات مهم درباره Cisco Catalyst 9400 Series، پشتیبانی از ISSU یا In-Service Software Upgrade است. این قابلیت به سازمان‌ها اجازه می‌دهد فرایند ارتقاء نرم‌افزار را با حداقل اختلال در سرویس انجام دهند؛ موضوعی که در شبکه‌های حساس و عملیاتی، مزیت بسیار مهمی به شمار می‌رود.

برای مجموعه‌هایی که به دنبال کاهش Downtime و حفظ پایداری سرویس در زمان به‌روزرسانی هستند، این ویژگی می‌تواند در تصمیم خرید بسیار تعیین‌کننده باشد.

ماژول‌ها و Optics قابل پشتیبانی در Catalyst 9400

سوئیچ Catalyst 9400 از طیف وسیعی از ماژول‌ها و ترنسیورهای نوری پشتیبانی می‌کند که این موضوع انعطاف بالایی برای اتصال در سناریوهای مختلف فراهم می‌سازد. بر اساس اطلاعات مرجع اولیه، این سری از ماژول‌های 100M، 1G، 10G و 40G پشتیبانی می‌کند.

Optics قابل پشتیبانی در 100M

• GLC-GE-100FX

Optics قابل پشتیبانی در 1G

• GLC-T / GLC-TE
• GLC-SX-MM / GLC-SX-MMD
• GLC-LH-SM / GLC-LH-SMD
• GLC-ZX-SM / GLC-ZX-SMD
• GLC-EX-SMD
• GLC-BX-D / GLC-BX-U
• GLC-BX40-D-I / GLC-BX40-U-I / GLC-BX40-DA-I
• GLC-BX80-D-I / GLC-BX80-U-I
• CWDM-SFP-xxxx
• DWDM-SFP-xxxx

Optics قابل پشتیبانی در 10G

• SFP-10G-SR / SFP-10G-SR-S
• SFP-10G-LRM
• SFP-10G-LR / SFP-10G-LR-S
• SFP-10G-ER / SFP-10G-ER-S
• SFP-10G-ZR / SFP-10G-ZR-S
• SFP-H10GB-CU1M / CU3M / CU5M
• SFP-H10GB-ACU7M / ACU10M
• SFP-10G-BXD-I / SFP-10G-BXU-I
• SFP-10G-BX40D-I / SFP-10G-BX40U-I
• SFP-10G-BX80U-I
• DWDM-SFP10G-xx.xx
• CWDM-SFP10G-xxxx
• SFP-10G-AOC1M / 2M / 3M / 5M / 7M / 10M

Optics قابل پشتیبانی در 40G

• QSFP-40G-SR4 / QSFP-40G-SR4-S
• QSFP-40G-CSR4
• QSFP-40GE-LR4 / QSFP-40GE-LR4-S
• QSFP-40G-SR-BD
• QSFP-4SFP10G-CU1M / CU3M / CU5M
• QSFP-4X10G-AC7M / AC10M
• QSFP-H40G-CU1M / CU3M / CU5M
• QSFP-H40G-ACU7M / ACU10M
• QSFP-4X10G-AOC1M / 2M / 3M / 5M / 7M / 10M
• QSFP-H40G-AOC1M / 2M / 3M / 5M / 7M / 10M / 15M
• CVR-QSFP-SFP10G

توجه: فهرست ماژول‌ها و ترنسیورها ممکن است با توجه به زمان عرضه، ریویژن سخت‌افزار و به‌روزرسانی‌های سیسکو تغییر کند. برای خرید نهایی، بررسی Compatibility Matrix و دیتاشیت رسمی محصول ضروری است.

کاربرد Cisco Catalyst 9400 در پروژه‌های B2B

از منظر فروش تجهیزات شبکه و اجرای پروژه‌های سازمانی، Cisco Catalyst 9400 Series یکی از گزینه‌های ایده‌آل برای مجموعه‌هایی است که به دنبال زیرساختی پایدار و قابل توسعه هستند. این سری به‌ویژه در سناریوهای زیر کاربرد زیادی دارد:

• شبکه‌های Campus در سازمان‌ها و شرکت‌های بزرگ
• دانشگاه‌ها، بیمارستان‌ها و مراکز آموزشی
• هتل‌ها و مجتمع‌های اداری
• محیط‌های پرتراکم با نیاز بالا به PoE
• پروژه‌های نوسازی زیرساخت و مهاجرت به SD-Access
• شبکه‌هایی که به Availability بالا و نگهداری ساده نیاز دارند

جمع‌بندی؛ آیا Cisco Catalyst 9400 ارزش خرید دارد؟

اگر به دنبال یک سوئیچ ماژولار سیسکو برای لایه دسترسی یا حتی تجمیع در شبکه‌های سازمانی هستید، Cisco Catalyst 9400 یکی از جدی‌ترین گزینه‌های بازار است. این سری با ارائه پهنای باند بالا، افزونگی کامل، پشتیبانی از PoE/UPoE، قابلیت‌های SD-Access، معماری ماژولار و امکان توسعه در بلندمدت، انتخابی هوشمندانه برای سازمان‌هایی است که کیفیت و پایداری زیرساخت برای آن‌ها اولویت دارد.

در فرایند خرید Cisco Catalyst 9400، باید به مدل شاسی، نوع Supervisor، Line Card، تعداد پورت موردنیاز، توان PoE، نوع Uplink و سازگاری ماژول‌های نوری توجه شود. انتخاب دقیق این موارد می‌تواند تأثیر مستقیمی بر هزینه نهایی و کارایی پروژه داشته باشد.
